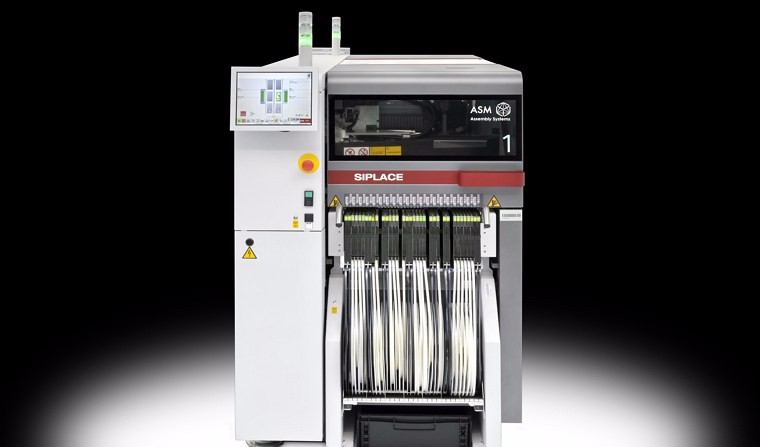

此款設備是目前世界上最快的模組貼片機之一，貼裝速度達到103800/CPH。同時也是精度最高的貼片機，貼裝精度達到22um。
電話：185-767-95980 其他聯系方式SIPLACE/西門子 TX2i貼片機代理
此款設備是目前世界上最快的模組貼片機之一，貼裝速度達到103800/CPH
同時也是精度最高的貼片機，貼裝精度達到22um
具備標配的貼裝壓力檢測功能，這是西門子貼片機一直以來的專利，這是其它品牌貼片機達不到的標準，是軍工企業、航天航空企業、汽車電子企業、大型工控機企業的首選
早期西門子貼片機是以貴族機為稱號，發展演練至今，如今也是具有高性價比、高穩定性、高精度、高速度的占領眾多消費類的市場
| 機器特性 | SIPLACE TX1 | SIPLACE TX2 | SIPLACE TX2i |
| 懸臂數量 | 1 | 2 | 2 |
| 貼裝性能 | |||
| IPC 速度 | 32,500 cph | 65,000 cph | 67,000 cph |
| SIPLACE 基準評測 | 37,500 cph | 75,500 cph | 78,000 cph |
| 理論速度 | 50,200 cph | 100,500 cph | 103,800 cph |
| 機器尺寸 | |||
|
長 x 寬 x 高 |
1.0 x 2.3 x 1.45* m | 1.0 x 2.3 x 1.45* m | 1.0 x 2.2 x 1.45* m |
| 貼裝頭特性 | SIPLACE SpeedStar | SIPLACE MultiStar | SIPLACE TwinStar |
| 元器件范圍 | 0201 (公制) - 6 x 6 mm | 01005 - 50 x 40 mm | 0201 - 55 x 45 mm |
| 貼裝精度 | ± 30μm / 3σ | ± 40 μm / 3σ (C&P) | ± 22 μm / 3σ |
| ± 25 μm / 3σ with HPF** | ± 34 μm / 3σ (P&P) | ||
| 角度精度 | ± 0.5° / 3σ | ± 0.4° / 3σ (C&P) | ± 0.05° / 3σ |
|
± 0.2° / 3σ (P&P) |
|
||
| 元器件高度 | 4 mm | 11.5 mm | 25 mm |
| 貼裝壓力 | 1.3 - 4.5 N | 1.0 - 10 N | 1.0 - 15 N |
| 傳送帶特性 | |||
| 傳送帶類型 | 柔性雙軌傳送 | ||
| 傳送帶模式 | 異步、同步、獨立貼裝 | ||
| PCB 格式 | 柔性雙軌傳送：45 x 45 mm - 375 x 260 mm | ||
| 在單軌模式下進行雙軌傳送（可選）：45 x 45 mm - 375 x 460 mm | |||
| PCB 厚度 | 0.3 mm - 4.5 mm | ||
| PCB 重量 | 2.0 kg | ||
| 元器件供應 | |||
| 傳送帶插槽 | 80 個 8 毫米 X 供料器位 | ||
| 供料器模塊類型 | SIPLACE 智能編帶料供料器、SIPLACE 線性浸蘸供料器、SIPLACE 點膠供料器、SIPLACE JTF-ML*** | ||
| ASM提供的專業維修及將確保您的SIPLACE設備在其整個生命周期內都可以良好的運行。我們提供多種不同的服務合同，來簡化您的工作。 | |||
* PCB 傳送高度 900 mm
