松下超高速模組式貼片機NPM高生產率—采用雙軌實裝方式· 業界領先的單位面積生產率:連接NPM3臺時,貼裝速度高達171,000cph,單位面積生產率27,800cph/㎡
·

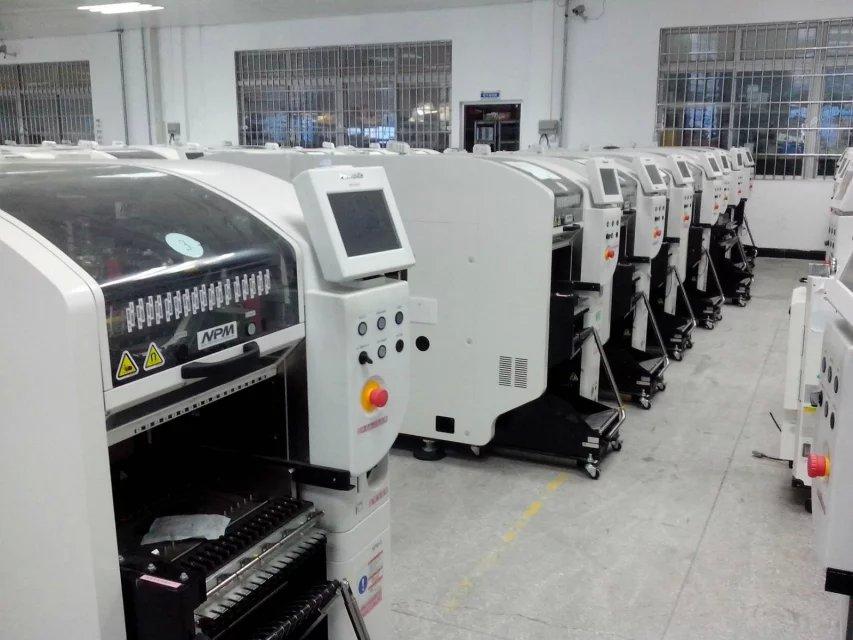

松下超高速模組式貼片機NPM
高生產率—采用雙軌實裝方式
· 業界領先的單位面積生產率:連接NPM3臺時,貼裝速度高達171,000cph,單位面積生產率27,800cph/㎡
· 雙軌傳送帶：在一邊軌道上進行元件實裝時，在另一邊可進行基板的替換，以提高生產率并可實現異種基板的生產
高功能&高信賴性
· 繼承Panasonic的實裝特征DNA：全面兼容CM Series的硬件
· 具有0402-100*90mm元件的對應能力以元件厚度檢查和基板彎曲檢查等功能，能夠大幅度提高貼裝質量，并且完全滿足客戶對POP、柔性基板等高難度工藝的需求
簡單操作
· 采用人性化界面設計，機種切換指示可大幅度縮短料架臺車的交換作業時間
|
設備名稱 |
NPM |
|||
|
貼裝頭類型 |
高速 |
泛用 |
||
|
吸嘴數量 |
12吸嘴 |
8吸嘴 |
2吸嘴 |
|
|
貼裝速度 |
0.063 s/chip |
0.106 s/chip |
0.423 s/QFP |
|
|
貼裝精度 |
±40μm/chip |
±40μm/chip |
±30μm/QFP |
|
|
料架數量 |
最大68連（8mm double，小卷盤） |
|||
|
對應元件尺寸 |
0402~L12mm*W12mm*T6.5mm |
0402~L32mm*W32mm*T12mm |
0603~L100mm*W90mm*T28mm |
|
|
基板 尺寸 |
單軌傳送帶 |
L50mm*W50mm~L510mm*W480mm |
||
|
雙軌傳送帶 |
雙軌式 |
L50mm*W50mm~L350mm*W216mm |
||
|
單軌式 |
L50mm*W50mm~L350mm*W460mm |
|||
