產品介紹

VI 2K AOI光學檢測儀是一款先進的自動光學檢測設備，專門為電子制造行業設計，特別是在SMT和PCB生產過程中，進行焊點和元器件質量的精準檢測。通過其超高分辨率的相機和高效的圖像處理技術，VI 2K AOI能夠提供精確的檢測結果，有效提升生產線的質量控制和生產效率。

主要特點

1. 2K高分辨率檢測
   VI 2K AOI光學檢測儀配備高分辨率相機，能夠提供2K級別的圖像采集與分析。這使得設備能夠在高密度、高精度的PCB上進行精確的焊點、元器件及線路檢測，極大提高了檢測的準確度。

2. 高速檢測性能
   該設備采用高速圖像采集技術，能夠快速掃描整板，實現快速的焊點和元件檢測，適用于高速生產環境。其高檢測速度使得生產線的效率得以提升。

3. 精準的缺陷檢測
   VI 2K AOI配備先進的缺陷識別算法，能夠準確識別常見的焊接缺陷，包括：虛焊、橋接、元件偏移、缺件等。此外，它還能夠識別不同尺寸和類型的元器件，確保產品的一致性和高質量。

4. 自動化檢測與報表生成
   設備通過自動化圖像處理技術，能夠高效地判斷焊接質量，并根據實時數據生成詳細的檢測報告。這些報告不僅可以用來追溯生產質量，還能幫助優化生產流程。

5. 智能化操作界面
   配備觸摸屏操作界面，界面簡單直觀，用戶可輕松設定參數并實時監控檢測過程。支持多語言操作，適合全球化生產線的應用。

6. 靈活集成與升級
   VI 2K AOI支持與其他SMT生產設備（如貼片機、回流焊機等）無縫集成，能夠輕松地與現有生產線進行配合。同時，設備也支持軟件和硬件的后期升級，能夠滿足未來生產需求的變化。

7. 實時溫度監測與自動補償
   配備紅外(IR)攝像頭，實現對PCB溫度的實時監控，確保焊接過程中溫度的穩定性，防止溫度變化引發的焊接缺陷。

技術規格

• 檢測精度：能夠檢測到最小的焊點缺陷，誤差控制在±0.02mm
• 檢測速度：可達20,000 CPH（組件每小時檢測數）
• 相機分辨率：2K高清圖像分辨率，提供高質量的圖像采集
• 適用PCB尺寸：最大尺寸可以支持到750mm x 600mm
• 支持檢測的焊點類型：包括SMT元器件的焊接點、焊盤等
• 自動化功能：支持SMEMA、MES系統集成，適應自動化生產需求
• 適用范圍：支持多種類型的PCB，特別適用于高密度、多層PCB的檢測

適用領域

VI 2K AOI光學檢測儀廣泛應用于：

• SMT生產線：特別適用于電子制造領域，如手機、計算機、家電、汽車電子、LED照明等行業的生產檢測。
• PCB質量控制：適用于高精度的PCB焊接質量檢測，確保所有焊點符合質量標準。
• 高精度電子產品生產：適用于對高密度、多層及復雜PCB的質量控制，確保焊接質量，減少生產中的缺陷。

VI 2K AOI光學檢測機簡介

1.    配備全息散射器的RGB照明燈以及12位-8M像素的CCD相機，并配備遠心透鏡

2.    可以檢測01005元件及各種異性元件，檢測速度可以達到100cm2/s,每小時可以檢測組件480 000

3.    高精度線性電機1μM以及4.75μM子像素技術

4.    編程簡單且程序完全可移植行，在返修站提供超高質量的圖像

5.    使用大型并行計算模式（圖像處理單元）使得檢測效率大幅提升

6.    在MELF元件和像管腳浮起、側立、立碑、虛焊等特殊不良的檢出覆蓋率大為改善

7.    外形緊湊占地面積小

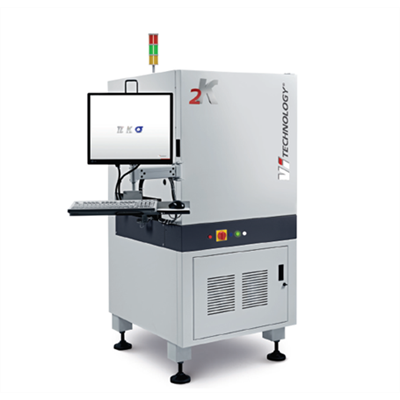

VI 2K AOI光學檢測機圖片
